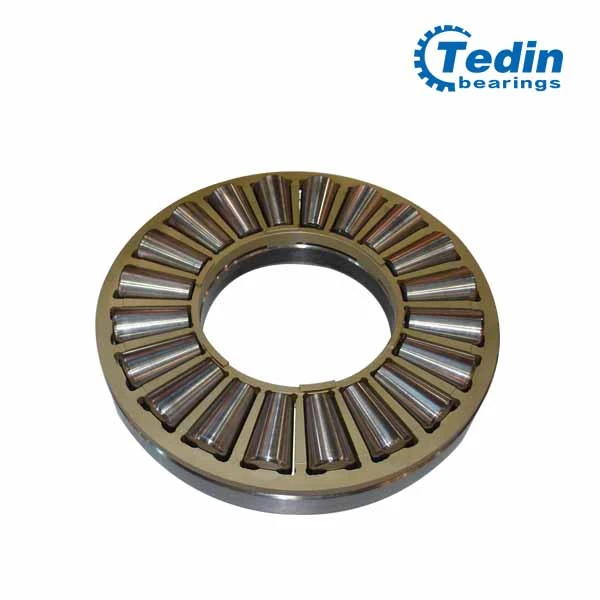

Konik Makaralı Baskı Yatağı
Konik makaralı baskı yatağının rondelası ve makara ve kafes tertibatları ayrı olarak monte edilebilir. TEDIN'in konik makaralı baskı rulmanları aşağıdaki avantajlara sahiptir:
Düşük sürtünme:
Flanş üzerinde optimize edilmiş silindir tasarımı ve flanşın yüzey kaplaması yağlayıcı film oluşumunu teşvik edebilir ve sürtünmeyi azaltabilir. Bu aynı zamanda sürtünme ve flanş aşınması tarafından üretilen ısıyı da azaltır.
Uzun servis ömrü:
Tasarıma bağlı olarak, konvansiyonel oluk ile karşılaştırıldığında, dışbükey veya oluk logaritmik oluklar temas yüzeyi boyunca yük dağılımını optimize edebilir, silindirin ucundaki tepe gerilim tepe noktasını azaltabilir ve yanlış hizalama hassasiyetini azaltabilir.
Profil tutarlılığı ve silindirlerin boyutu:
TEDİN konik makaralı baskı rulmanlarına entegre makara imalat toleransları ve boyutsal hassasiyet neredeyse aynı olacak kadar kesindir. Bu, gürültü ve titreşim seviyelerini azaltmak ve daha hassas ön yükleme elde etmek için en uygun yük dağılımını sağlar.
Sınır boyutları | Temel yük derecelendirme | Tanımları | kitle | ||||||
aa | kN | şimdiki | orijinal | kilogram | |||||
D | D1 | d1 | T | R, | Rmin | Coa | |||
150 | 148 | 127 | 48 | 228.6 | 1.5 | 1630 | TTSV150 | 4297/150 | 5 |
175 | 173 | 152 | 53 | 228.6 | 1.5 | 2180 | TTSV175 | 4297/175 | 8 |
203 | 201 | 178 | 65 | 254 | 1.5 | 2540 | TTSV203 | 4297/203 | 11 |
205 | 203 | 178 | 65 | 254 | 1.5 | 3370 | TTSV205 | 4297/205 | 15 |
235 | 233 | 208 | 73 | 280 | 1.5 | 3370 | TTSV235 | 4297/235 | 18 |
265 | 263 | 229 | 81 | 304,8 | 1.5 | 4130 | TTSV265 | 4297/265 | 24 |
320 | 318 | 280 | 95 | 380 | 1.5 | 7370 | TTSV320 | 4297/320 | 42 |
377 | 375 | 330 | 112 | 457.2 | 2.5 | 8230 | TTSV377 | 4297/377 | 86 |
380 | 378 | 330 | 112 | 457.2 | 1.5 | 8220 | TTSV380 | 4297/380 | 67 |
410 | 408 | 355 | 122 | 508 | 3 | 11300 | TTSV410 | 4297/410 | 115 |
440 | 438 | 380 | 130 | 508 | 3 | 18500 | TTSV440 | 4297/440 | 140 |
495 | 492 | 432 | 146 | 558,8 | 3 | 19100 | TTSV495 | 4297/495 | 198 |
525 | 522 | 460 | 155 | 635 | 3 | 20380 | TTSV525 | 4297/525 | 210 |
555 | 552 | 482 | 165 | 635 | 3 | 21380 | TTSV555 | 4297/555 | 275 |
580 | 577 | 510 | 165 | 710 | 3 | 23540 | TTSV580 | 4297/580 | 250 |
610 | 607 | 533 | 178 | 762 | 3 | 24170 | TTSV610 | 4297/610 | 350 |
640 | 637 | 550 | 185 | 762 | 3 | 28670 | TTSV640 | 4297/640 | 410 |
